I nedanstående diagram framgår möjlig spännvidd vid linjebelastade balkar. Diagrammen gäller för brottstadiet, om kurvornas värden ändvänds är även deformationer i bruksstadiet acceptabla. Exempel på bjälklagsbalkar finns i produktredovisning balkar.
Linjelast
Linjelasten per meter räknas fram genom att inom balkens lastutbredning addera bjälklagets (inklusive balken) last av egenvikt och bjälklagets nyttiga last. Summan divideras sedan med balkens längd. I bjälklagens egenvikt ska förekommande pågjutningar/avjämningar ingå. Balkens lastutbredning vid jämt utbredd last fås ur formen: balklängden x bjälklagslängderna/2. Balk- och bjälklagslängderna räknas från centrumlinjer stöd av pelare eller vägg.

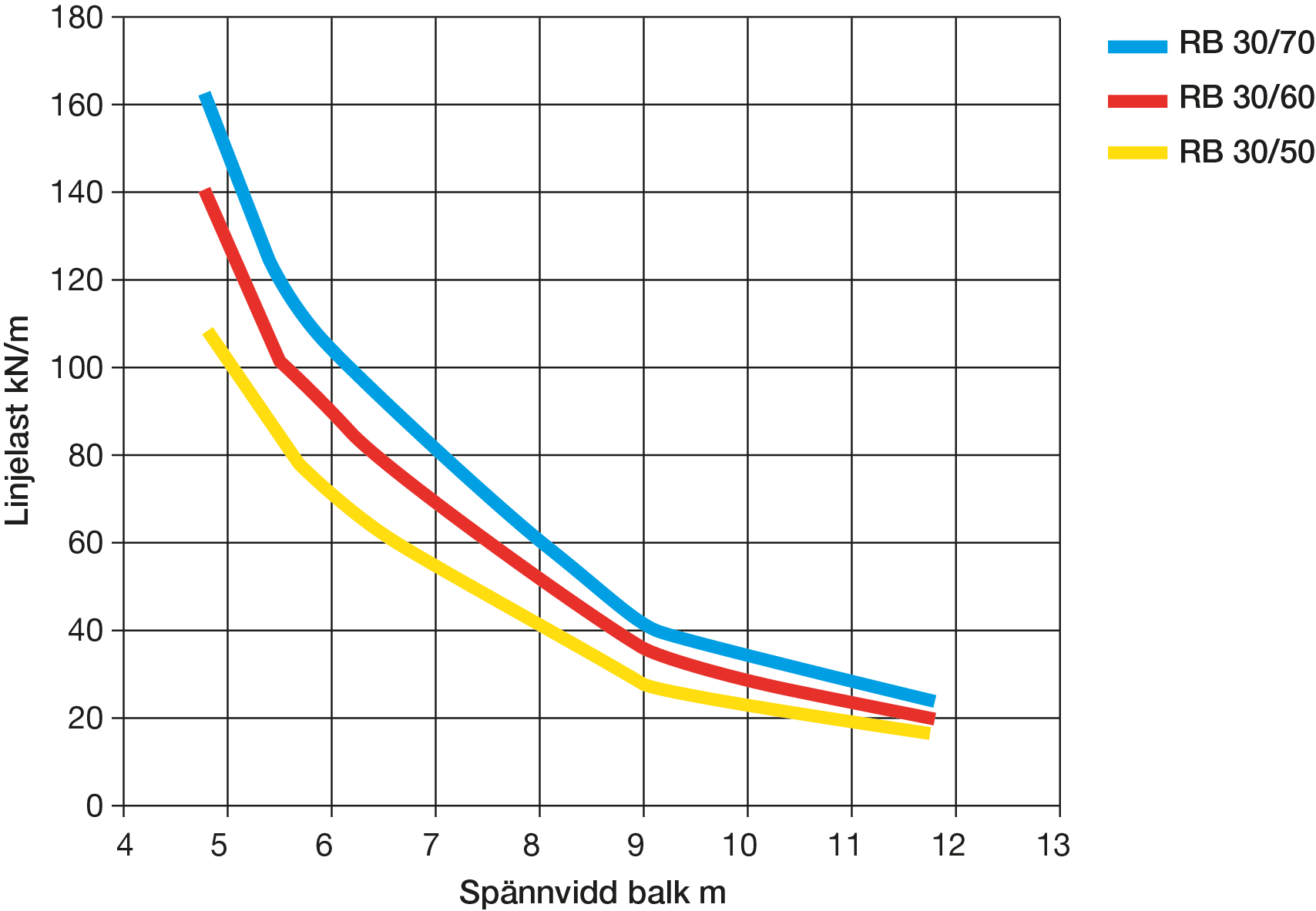

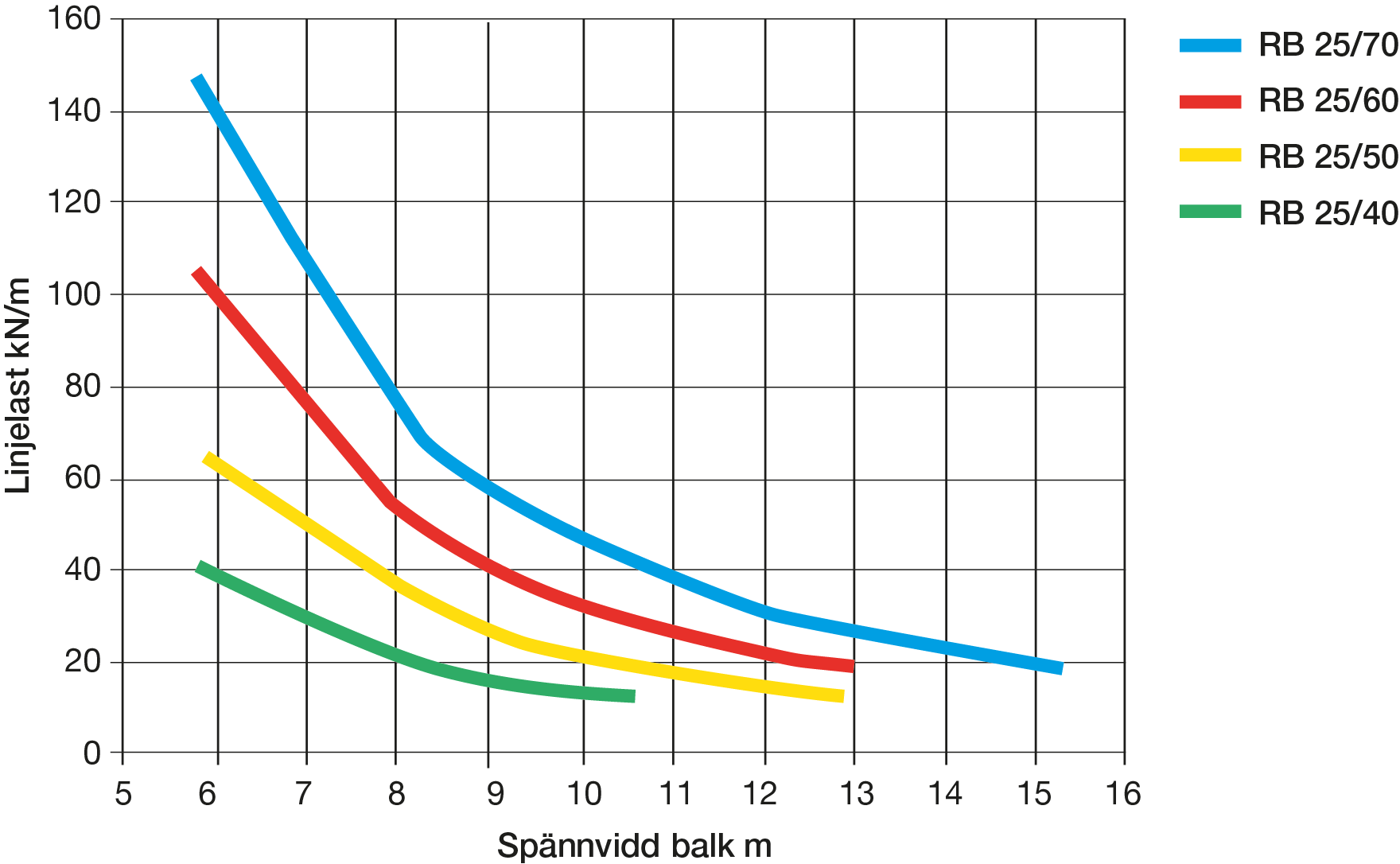

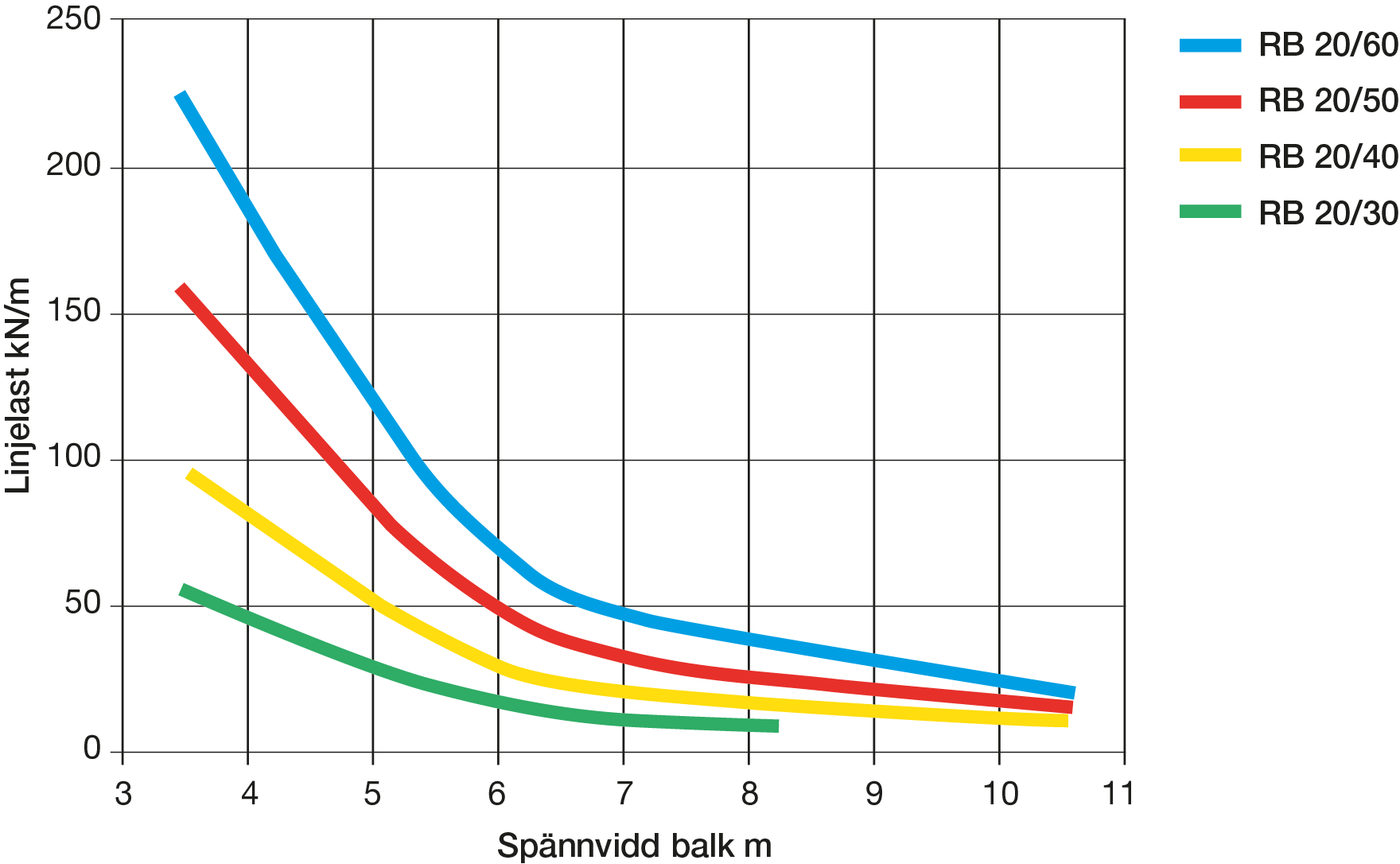

| Diagram 9i Slakarmerade balkar |
 |

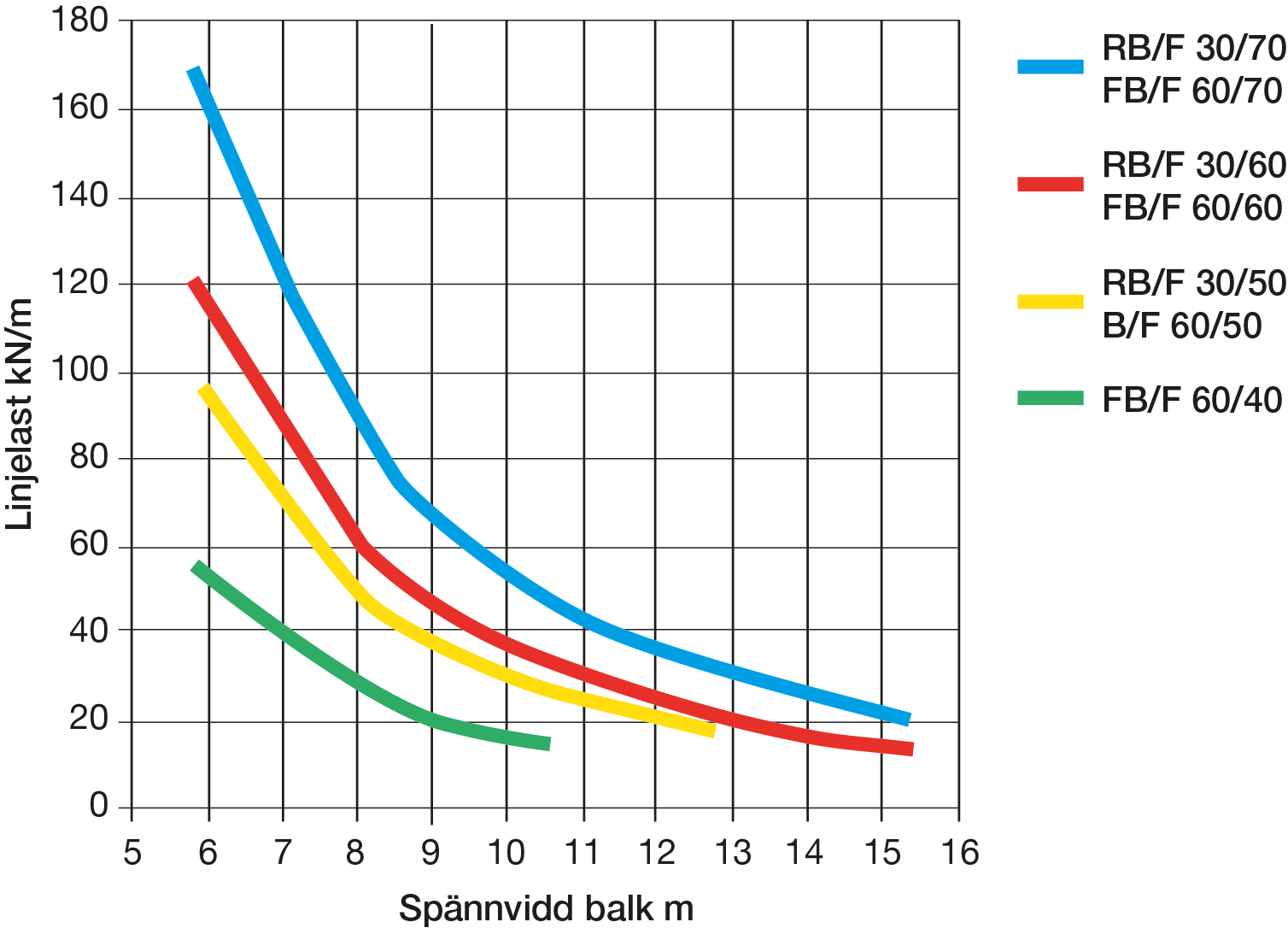

| Diagram 9j Spännarmerade balkar |
 |

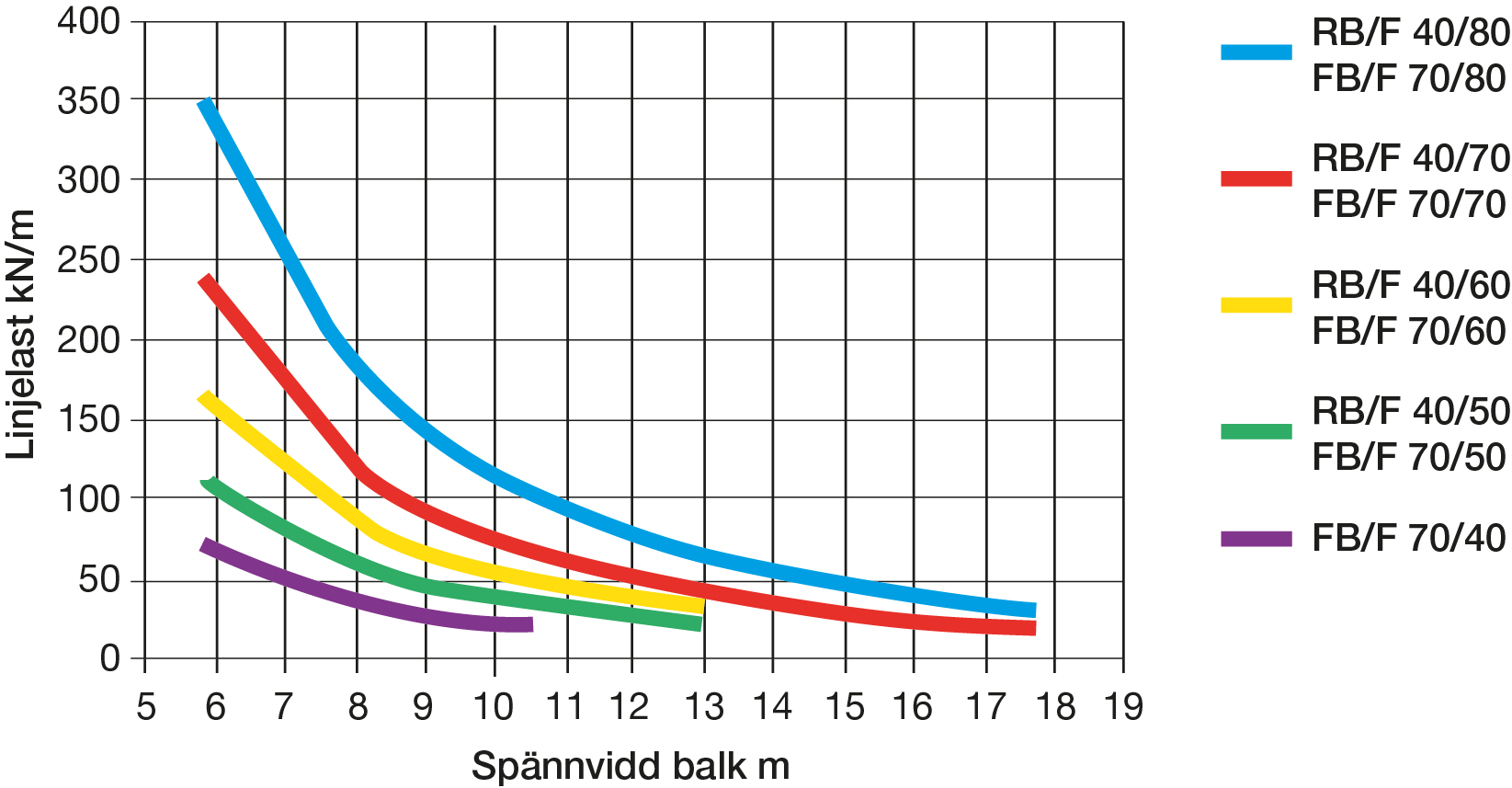

| Diagram 9k Spännarmerade balkar |
|

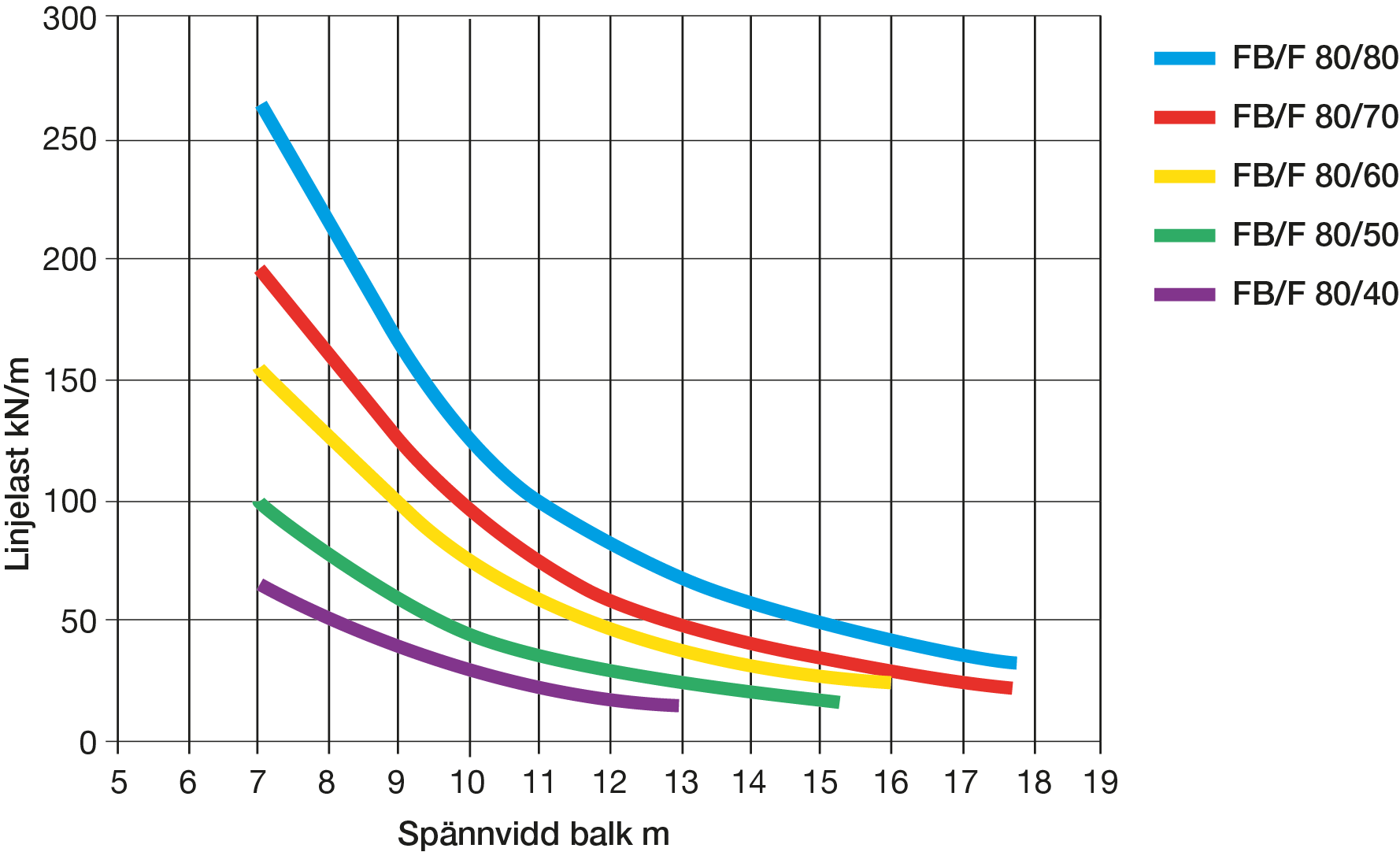

| Diagram 9l Spännarmerade balkar |
 |

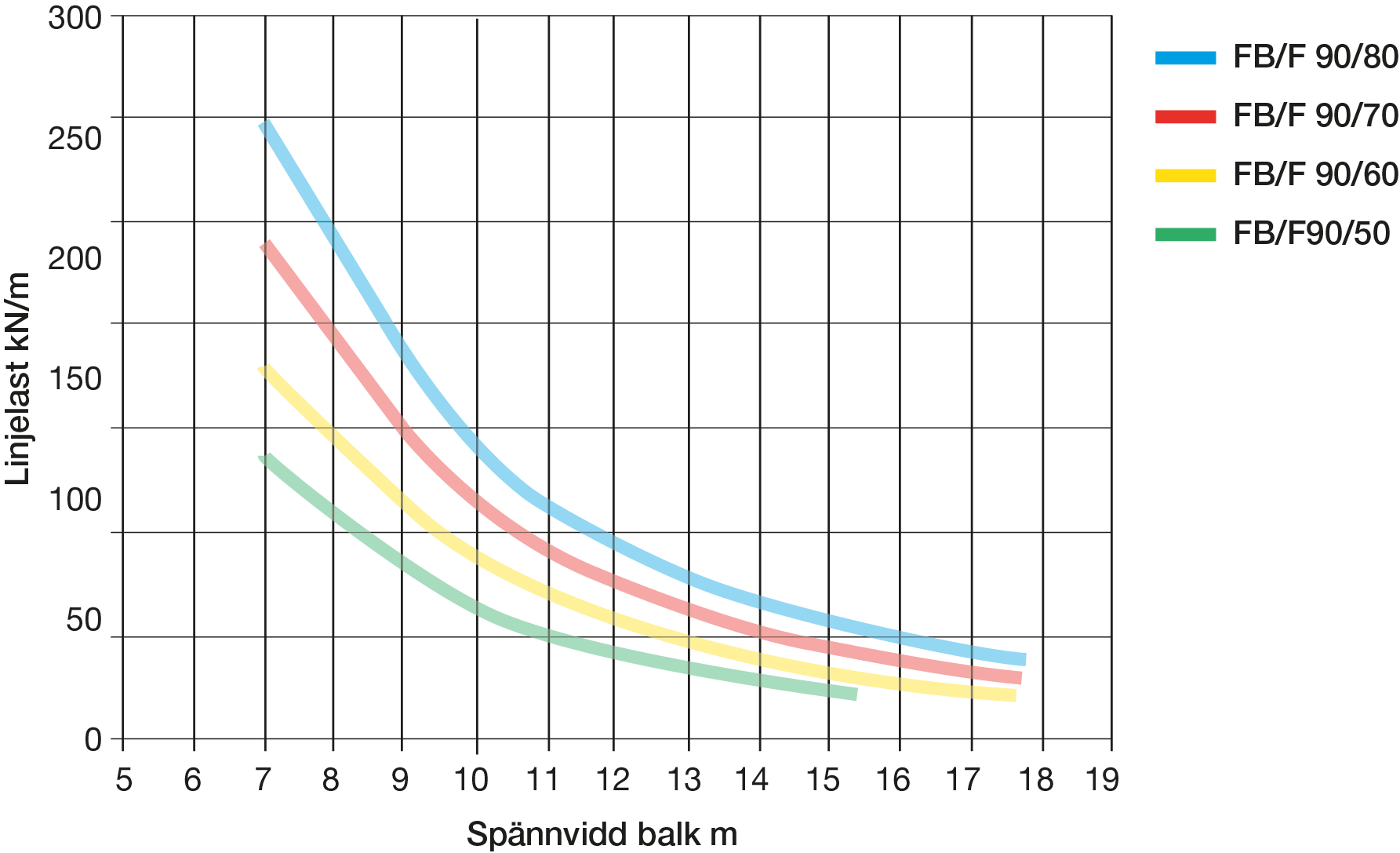

| Diagram 9m Spännarmerade balkar |
 |
| Diagram 9n Spännarmerade balkar |
 |
| Diagram 9o Spännarmerade balkar |
 |
