Förekommande typer av förspända däckelement betecknas för håldäck, HD/F, för homogena däckelement, RD (slakarmerade) eller RD/F (förspända) och för TT-däck, TT/F samt sadelformad TT-däck för tak, STT/F. Därutöver förekommer plattbärlag PL, som utgörs av en tunn betongskiva för pågjutning på byggplats. Antalet hål varierar.

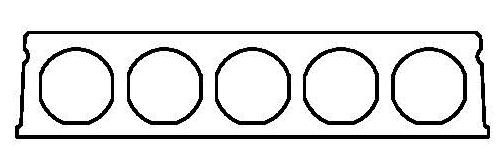

Håldäck, HD/F | ||||
1) |
Beteckning | Höjd, mm | Massa, c:a kg/m2 | |
HD/F 120/19 | 185 | 275 | ||
HD/F 120/20 | 200 | 255 - 330 | ||
HD/F 120/27 | 265 | 320 - 440 | ||
HD/F 120/32 | 320 | 385 - 400 | ||
HD/F 120/38 | 380 | |||
HD/F 120/40 | 400 | 415 - 500 | ||
HD/F 120/50 | 500 | 610 |
1) Antalet hål varierar

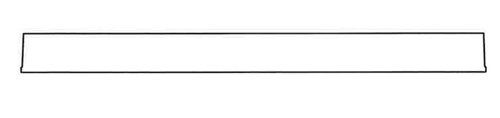

Massivdäck, RD/F och Plattbärlag PL | |||||
|
Beteckning | Betong-höjd mm | Bredd mm | Massa, c:a kg/m2 | |
RD/F 120/20 | 200 | 1200 | 500 | ||
RD/F 240/20 | 200 | 2400 | 500 | ||
PL 240/5 | 50 | 2400 | 125 | ||
PL/F 240/7 | 70 | 2400 | 160 |

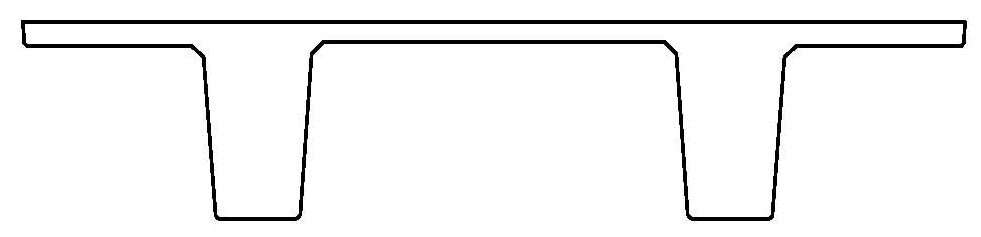

TT-däck, TT/F för botten- och mellanbjälklag | ||||
|
Beteckning | Höjd mm | Massa, c:a kg/m2 | |
TT/F 240/20 | 200 | 180 | ||
TT/F 240/30 | 300 | 220 | ||
TT/F 240/40 | 400 | 250 | ||
TT/F 240/50 | 500 | 280 | ||
TT/F 240/60 | 600 | 310 |

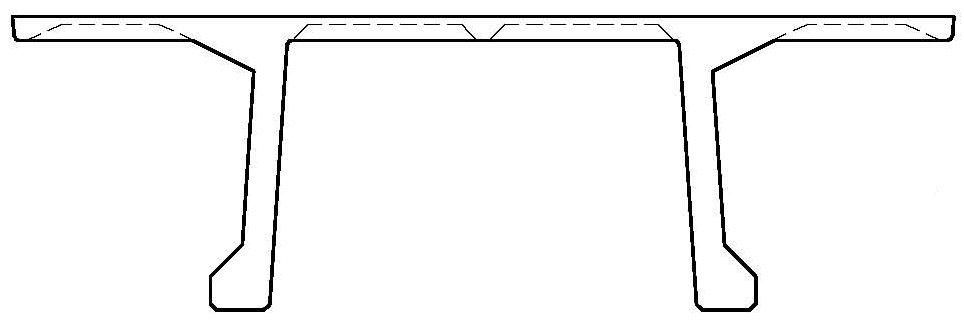

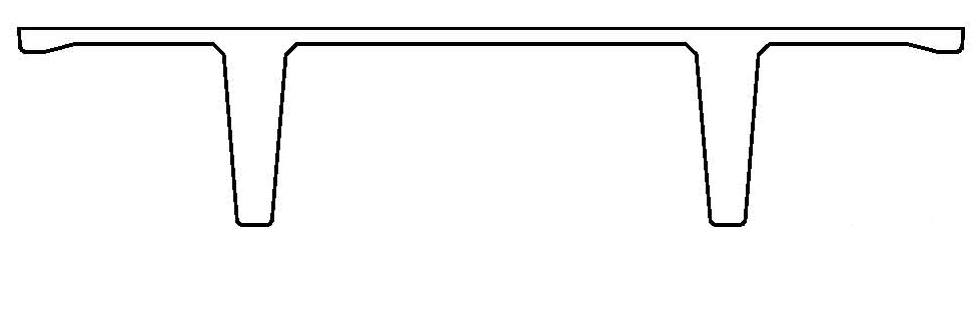

TT-däck, TT/Ft och STT/Ft för takbjälklag | ||||
Beteckning | Höjd, mm | Massa, c:a kg/m2 | ||
TT/Ft 240/20 | 200 | 195 | ||
TT/Ft 240/30 | 300 | 235 | ||
TT/Ft 240/40 | 400 | 285 | ||
TT/Ft 240/50 | 500 | 355 | ||
STT/Ft 240/70 | 700 | 206 | ||
STT/Ft 240/75 | 750 | 214 | ||
STT/Ft 240/88 | 880 | 262 | ||
